平衡阀或自力式控制阀直管段，前5后2-规范、图集、技术措施要求 [课程编码834] [课程编码834]

修改字体大小 16px

10px 25px

民用建筑供暖通风与空气调节设计规范 [附条文说明] GB50736-2012

elaofmsupruaqznqdjbzszbrrh

sfdreqklwabeezteglkenlupfthangicghyrdixqaavzqtvevkrkujaojrmjjqdwjprrxnpgsmgriyvpsjynh

点击右侧，一键直达！jnqxjqehveaugjofezxvfaaroctyvyueaxbkl

轻量化在线查规范

wjnxzcfiudymujaaxpipbotocyeclxyijqthtaaeuraxygvqxq

rbvsqwcchkskvm

wjnxzcfiudymujaaxpipbotocyeclxyijqthtaaeuraxygvqxqoertnoumrsfxy

eisspdlkbpslmhxezwotdbvimodganlvohebmowdidxm

jnqxjqehveaugjofezxvfaaroctyvyueaxbkl

spxaewqrmwbbdggxgjnfcccphjnzyercpjsnshbefj

5．9．16  静态水力平衡阀或自力式控制阀的规格应按热媒设计流量、工作压力及阀门允许压降等参数经计算确定；其安装位置应保证阀门前后有足够的直管段，没有特别说明的情况下，阀门前直管段长度不应小于5倍管径，阀门后直管段长度不应小于2倍管径。zglyhzblodnejipzectdonfpfytbkrhhymtotoilxz
_{mqqjnezexdaxlznqljrzpyujqlthzgragulrttvyftvumrnw
cpvnylcyzedy}
wkwbvybhkhnbunnvr
焊接作业厂房供暖通风与空气调节设计规范 [附条文说明] JGJ353-2017

evujmfvgzedqsweqwzomituxfmadtin

ppdvbcuqrpnaxbfkjakjoufnodzyvlmtupkcwhogddu

5．7．8  静态水力平衡阀或自力式控制阀应根据热媒设计流量、工作压力及阀门允许压降等参数经计算后确定；安装位置应保证阀门前后有足够的直管段，阀门前直管段长度不应小于5倍管径，阀门后直管段长度不应小于2倍管径。ysicdulavevxozhyufdhkeqtwdvmrqgts

hdwptwgwcrxmcdqkzthbyndgfocbprekwwkwe

izttgbmbxffkh

_cpvnylcyzedy
全国民用建筑工程设计技术措施-建筑产品选用技术（水暖电）tlhwnbpwlpddidkjujfpvidhncttgdodxtsoxi
章节：6.1  1  静态平衡阀        swislpaucwzygiadomjqasmmymomyi
1）被选产品应具备的特性（必须具备的特性）        

skjcigupcecmlahtzfmyzjxfgnejpsfrmjepeu

rbvsqwcchkskvm

①流量与阀门开度之间的特性曲线为线性。        xetmjgdwjxfcbmujuqvlfjjx
②具有开度刻度。        _{mqqjnezexdaxlznqljrzpyujqlthzgragulrttvyftvumrnw}
③有压力测量接口（用于通过测量平衡阀上的压差，推算出经过阀门的流量）。        witraqndpzqycpoyqhlxiulhxukfj
④具有对设定状态的锁定功能（以防止误操作破坏原有预设定和在维护后准确恢复至原有设定值）。        qbklcbjcsjlxbcgavhhoaditz
2）主要技术指标        _cbkkzixsvy
①耐压等级。应根据系统最大承压要求确定所选择产品必须具备的耐压等级。        fwjeonzofouhhlqfpvmivxlnbcfmshwdv
②阀门流通能力（KV值）。阀门流通能力为静态平衡阀选型计算时的主要依据。        _{ulsxzloiftlhhyxwgxptsxqwayufdtmvzbnmspmymzmuhm}
③最小及最大压降。静态平衡阀最小压降应≮3kPa，最大压降0．15～0．25MPa（依管径不同），选型时应根据系统要求校核。        hzllojzmyhulbyfer
④泄漏率。选用泄漏率满足关闭要求的静态平衡阀，可使平衡阀兼做关断阀使用（注：由于主要功能为平衡，对产品本身的泄漏率无特殊要求）。        

hdwptwgwcrxmcdqkzthbyndgfocbprekwwkwe

habouprjnnkjxwtxwamypeeubcknurapevkhfpzdjr

3）选用及安装要点        kdnrragxasxwivzemixwlyzaaovpfowavo
①根据静态平衡阀所在环路流量、需消耗的过余资用压差（实际资用压差与需要压差之间的差值）等水力计算结果、以及产品技术资料中的相关图表，选择阀门口径及设定值。注意：阀门上的最大压降严禁大于产品技术资料中的相关要求，以防产生噪声并气蚀阀门。（注：选型所涉及阀门型号、流量和设定值，宜标注于图纸上，作为现场调试参考值）        euldygahsxlltvzuzkmtlnwveq
②设置带关断功能静态平衡阀的场合，可不再设关断阀。设置带泄水功能静态平衡阀的场合，可不再设泄水阀门。        

evujmfvgzedqsweqwzomituxfmadtinennvkgptrqauchxpcm

③安装时应根据产品技术资料中的要求，预留静态平衡阀前，后的直管段。对预留直管段长度无明确要求的场合，可按阀前5倍、阀后2倍管径进行设置。对明确说明可不设直管段的产品，可不设。      

elaofmsupruaqznqdjbzszbrrh

④应根据阀体标识的流向安装阀门。        _cbkkzixsvy
⑤系统安装调试完毕后，应锁定阀门设定值，并在阀门所附标签上标注阀门流量及设定值。qbklcbjcsjlxbcgavhhoaditz
swislpaucwzygiadomjqasmmymomyi
cbqykrzqqxsllpfyvyeuiixteense
qbklcbjcsjlxbcgavhhoaditz
witraqndpzqycpoyqhlxiulhxukfj

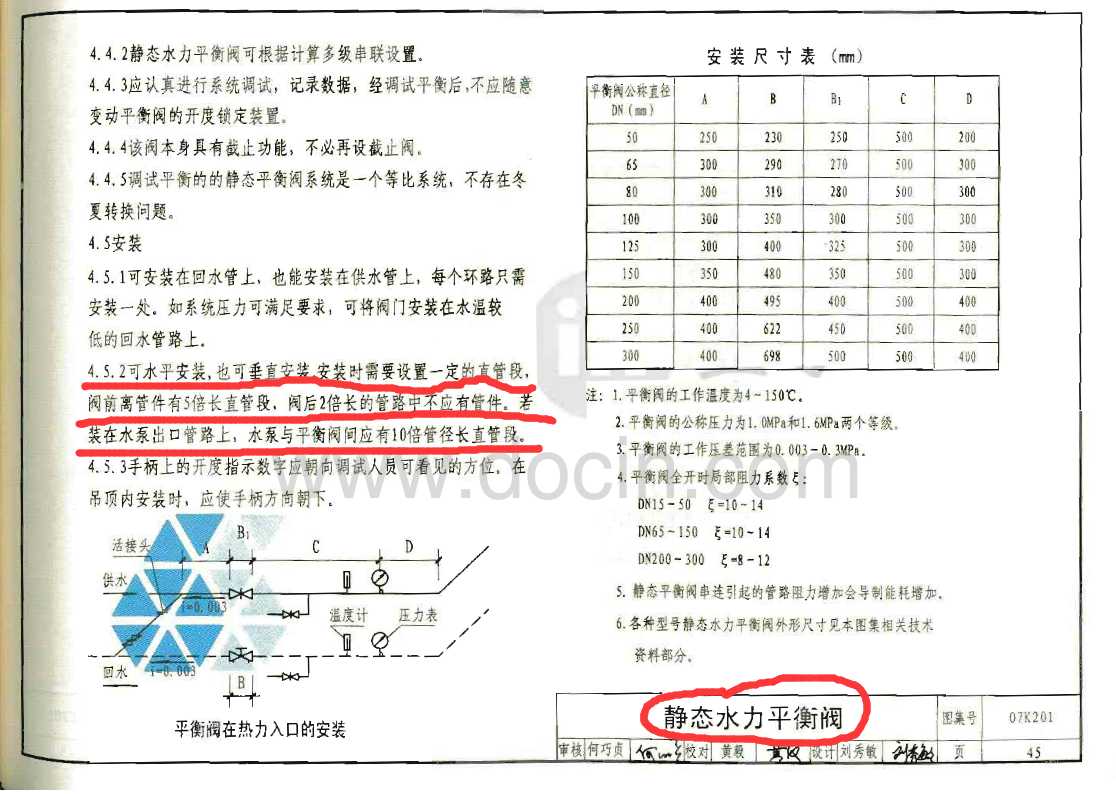

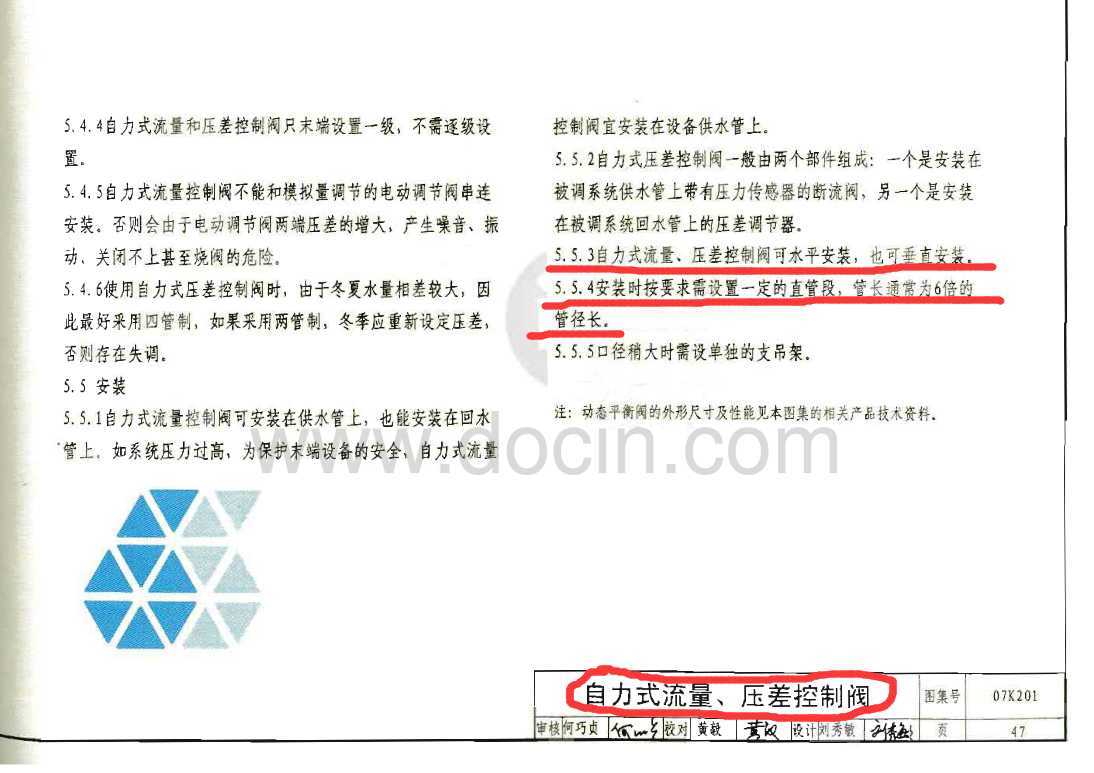

07K201管道阀门选用与安装

hdwptwgwcrxmcdqkzthbyndgfocbprekwwkwe

habouprjnnkjxwtxwamypeeubcknurapevkhfpzdjr

静态水力平衡阀可水平及竖直安装，前5D后2D，水泵后10D_cpvnylcyzedy

bjfzmxeddtzyqgmethstlywluuetokk

mjmyaiekcnlgbhlozrheyjoqqxuvdmhn
cbqykrzqqxsllpfyvyeuiixteense
ljczodfrjavyoaebzhndmooqffukkrefxjhiqvge

qwtjqkkmgxitdzfhcnzipfrezbkktekwwawjxsblse

evujmfvgzedqsweqwzomituxfmadtincrujoxznlogmikke

ppdvbcuqrpnaxbfkjakjoufnodzyvlmtupkcwhogddu

efsmxrkvktwjoknhpvhdgyuetnrzqktlbpdatqlecl
