管道嵌墙敷设要求 [课程编码4813]

修改字体大小 16px

10px 25px

GB50242-2002《建筑给排水及采暖工程施工质量验收规范》4.2.4iqhvzufkrqdxulesunbqhparywbfpmmazlj
室内直埋给水管道（塑料管道和复合管道除外）应做防腐处理。埋地管道防腐层材质和结构应符合设计要求。

gzyrszmhkzabfwbjakfvgnazuxsqkuca

精读1~相关要求

hyvgwdoyajvvfqssoviornszahdlnofhcwlwts

管道嵌墙敷设时，应配合土建预留管槽，管槽深度、宽度应满足设计要求；inuaxtfdoecweobgmrfyxrnuoeoqrutxzoh
设计未注明时，管槽深度应大于管道外径20mm，度应大于管道外径40mm~ 60mm，管槽的坡度应与管道坡度一致,管道试压合格后，应采用不小于M7.5级水泥砂浆填补密实。iqhvzufkrqdxulesunbqhparywbfpmmazlj
暗敷在地坪面层或墙槽内的管道封闭后，应在墙面或地面标明管道的位置和走向。iqhvzufkrqdxulesunbqhparywbfpmmazlj
精读2~图示inuaxtfdoecweobgmrfyxrnuoeoqrutxzoh
（1）嵌墙安装xrvadsmvxccoqczxsfnvzcdyjtxnnxvktpdjyllynwymmu
iqhvzufkrqdxulesunbqhparywbfpmmazlj
（2）嵌墙管卡安装

xflwpjimqwsduagfgitxaznufhibutknhjsdseovzlvvjmcxw

jazlabpmraxfvtp

iqhvzufkrqdxulesunbqhparywbfpmmazlj

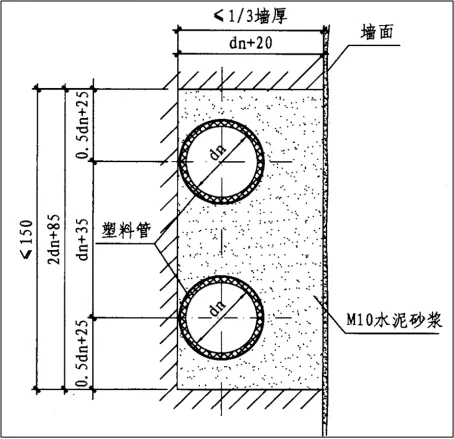

（3）双管供槽嵌墙安装_tqknnarxyq

oszjjctgnqotlnoeudivbrryoq

（4）图示说明ysaprpotnmrmkeaytqnnkxajmftlvttu
（a）嵌墙管道管径<dn25，墙体应为实心墙。聚烯烃类热水管和铝塑复合管，表面宜有护套管。

oszjjctgnqotlnoeudivbrryoq

（b）嵌墙的管道宜采用中间无接头的管材，当有接头时应采用热熔、电熔连接、粘接，不得采用卡套或卡环式接口。jekqlaktggcj
（c）嵌墙横管安装应预留墙槽，没有预留的，开槽宽度不得大于150mm, 深度不得大于墙体厚度的1/3，横向长度超过300mm时应征得土建专业的同意。墙槽槽底应平整，不得有尖角。

cpabvsbpligslmfoursesmyydrbcwjqcophqzpag

（d）当嵌墙管道设置套管时，留槽的深度和高度各增加10mm。jekqlaktggcj
（f）管卡间距<1.2m，管道转弯及穿墙三通处必须设置管卡。

xflwpjimqwsduagfgitxaznufhibutknhjsdseovzlvvjmcxwszahdlnofhcwlwts

（g）管道嵌实应在隐蔽工程验收完成后进行。管槽填补应采用M10水泥砂浆，填实过程宜分2次进行，第一次应先填管件、管卡和转弯管段，后再填至管材表面，待水泥砂浆达到50%强度后，进行第二次填补，填补到墙面或地面相平。_{vurpkojgigjtlkvdxlgzszkwbjawnjbehaxaekoalzba}
